קרינה וחומר – כרך ב': מודלים של האור – תרשימי מבחנים

גל רוחב מתפשט שׂמאלה בחבל אלסטי מתוח.

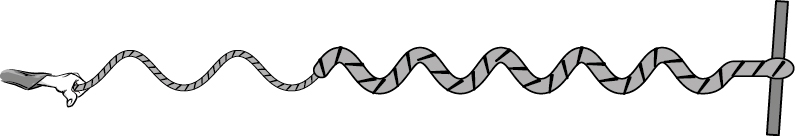

חבל אלסטי "קל" קשור לאחד הקצוות של חבל אלסטי "כבד". החבל ה"כבד" קשור לנקודה קבועה. תלמיד מחזיק בקצה הפנוי של החבל ה"קל", ומניע את ידו בכיווּן מאונך לקו החבל )במאונך לקו שלאורכו משתרע החבל כשהוא נייח( בתנועה מחזורית שתדירותה 5 הרץ לאורך החבלים נוצר גל )ראה תרשים(. אורך הגל בחבל ה"קל" הוא 1 מטר, ובחבל ה"כבד" אורך הגל הוא 0.75 מטר.

תלמיד משגר פולס מקצהו של חבל אלסטי "קל" לעבר חבל אלסטי "כבד" הקשור לחבל האלסטי ה"קל".

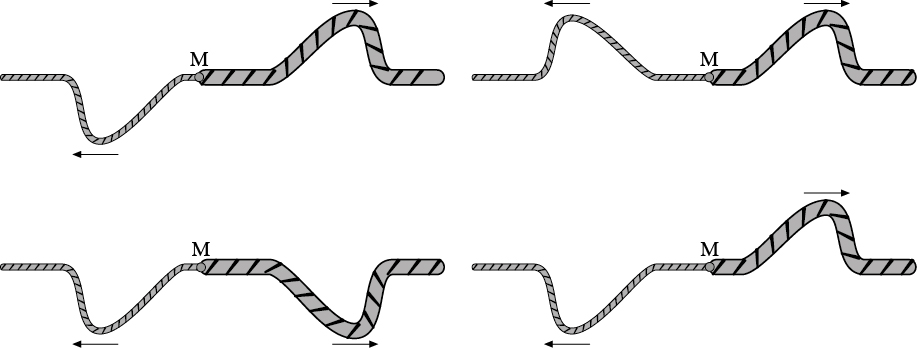

איזה תרשים מבין התרשימים א-ד שלפניכם מייצג נכון את מצב החבלים זמן מה לאחר שהפולס הגיע לנקודת הקשר M שבין החבלים?

בתרשים א מוצגים שני פולסים הנעים זה לקראת זה

בתרשים ב מוצגים שני הפולסים זמן מה לאחר מפגש ביניהם.

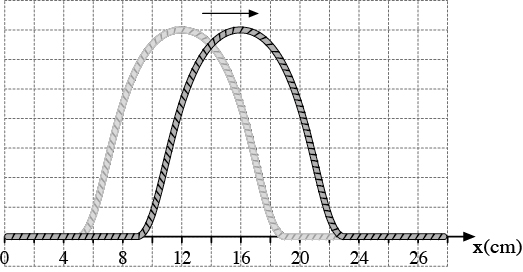

פולס הנע ימינה בחבל אלסטי אחיד, בשני רגעים שהמרווח ביניהם הוא 2 שניות. בתרשים מסורטט גם ציר מקום .

תלמיד משגר פולס מקצהו של חבל אלסטי "קל" לעבר חבל אלסטי "כבד" הקשור לחבל האלסטי ה"קל".

שני פולסים המתפשטים זה לקראת זה בחבל אלסטי מתוח. צורתו של כל פולס היא משולש שגובהו 5 ס"מ.

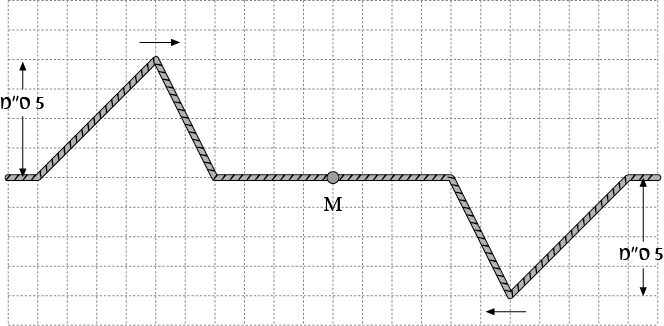

התרשים שלפניכם מציג את שני הפולסים באותו רגע - כל פולס מוצג במצב שבו הוא היה נע לבדו בחבל )כלומר אילו הפולס האחר לא היה קיים(. הפולסים מסורטטים על רקע של רשת קווים אופקיים ואנכיים היוצרים משבצות ריבועיות. האורך של כל משבצת מייצג מרחק של 1 ס"מ במציאות.

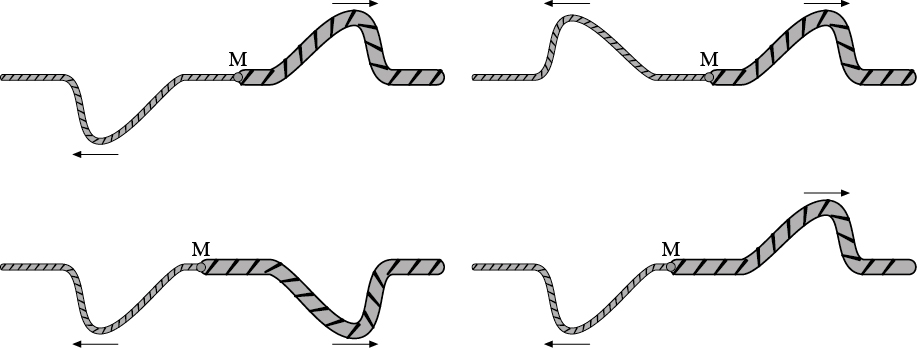

איזה תרשים מבין התרשימים א-ד שלפניך מייצג נכון את מצב החבלים זמן מה לאחר שהפולס הגיע לנקודת הקשר M שבין החבלים?

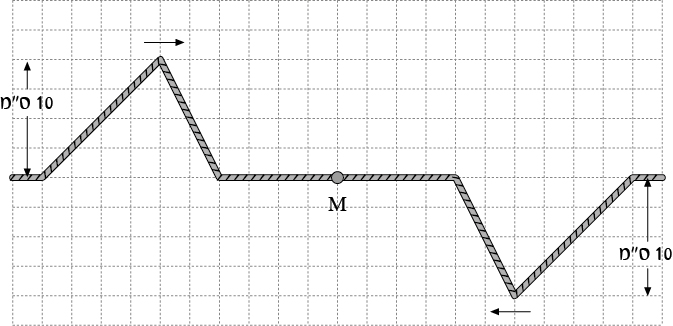

שני פולסים המתפשטים זה לקראת זה בחבל אלסטי מתוח. צורתו של כל פולס היא משולש שגובהו 10 ס"מ.

פולס הנע ימינה בחבל אלסטי אחיד, בשני רגעים שהמרווח ביניהם 4 שניות. בתרשים מסורטט גם ציר מקום .x

בתרשים א מוצגים שני פולסים הנעים זה לקראת זה

בתרשים ב מוצגים שני הפולסים זמן מה לאחר מפגש ביניהם

גל רוחב מתפשט שׂמאלה בחבל אלסטי מתוח. באיזה מבין התרשימים א-ד שלהלן מייצגים החצים את כיווּני התנועה של חלקיקי החבל השונים?

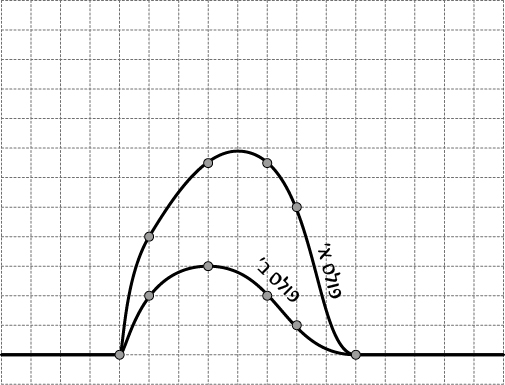

פולס א ופולס ב נעים זה לקראת זה לאורך חבל אלסטי מתוח. התרשים שלפניך מציג את שני הפולסים באותו רגע - כל פולס מוצג במצב שבו הוא היה נע לבדו בחבל )כלומר אילו הפולס האחר לא היה קיים(. הפולסים מסורטטים על רקע של רשת קווים אופקיים ואנכיים היוצרים משבצות ריבועיות. האורך של כל משבצת מייצג מרחק של 1 ס"מ במציאות.

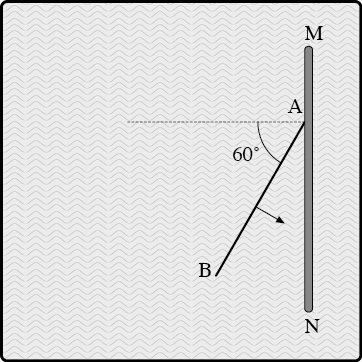

פולס מים ישר AB המתפשט לעבר מחסום MN , כאשר קצהו A של הפולס פוגע במחסום. הקו המקווקו מאונך למחסום.

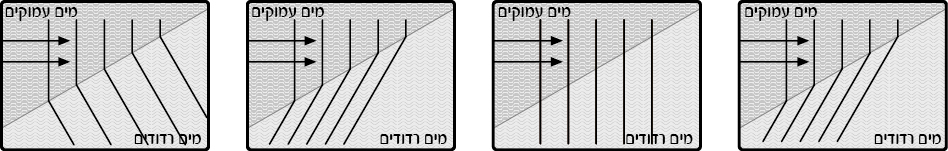

איזה מבין תרשימים א-ג שלהלן מתאר נכון מעבר גל ממים עמוקים למים רדודים?

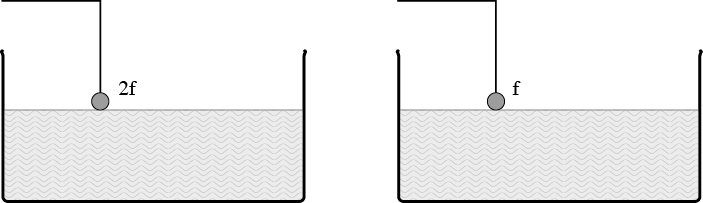

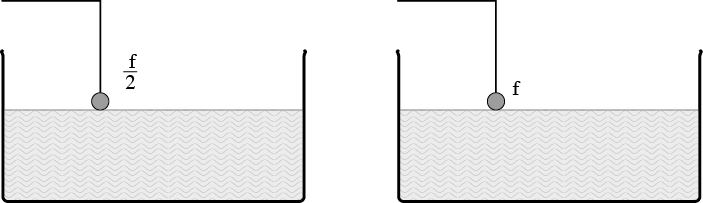

עומק המים באמבט גלים א שווה לעומק המים באמבט גלים ב. מחולל גלים באמבט גלים א מתנודד בתדירות f, ומחולל גלים באמבט גלים ב מתנודד בתדירות 2f .

עומק המים באמבט גלים א שווה לעומק המים באמבט גלים ב. מחולל גלים באמבט גלים א מתנודד בתדירות ,f . 2 f ומחולל גלים באמבט גלים ב מתנודד בתדירות

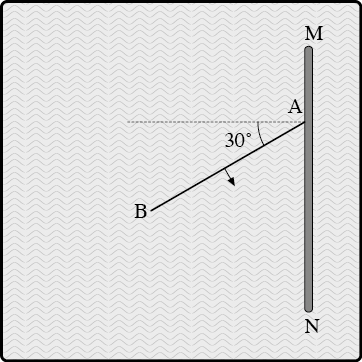

פולס מים ישר AB המתפשט לעבר מחסום MN , כאשר קצהו A של הפולס פוגע במחסום. הקו המקווקו מאונך למחסום.

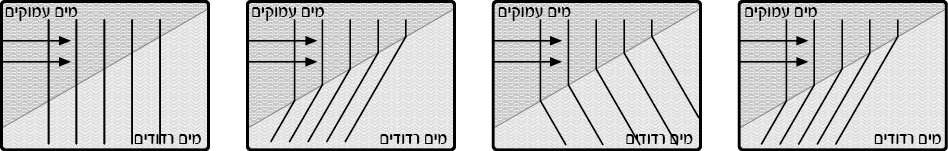

איזה מבין תרשימים א-ג שלהלן מתאר נכון מעבר גל ממים עמוקים למים רדודים?

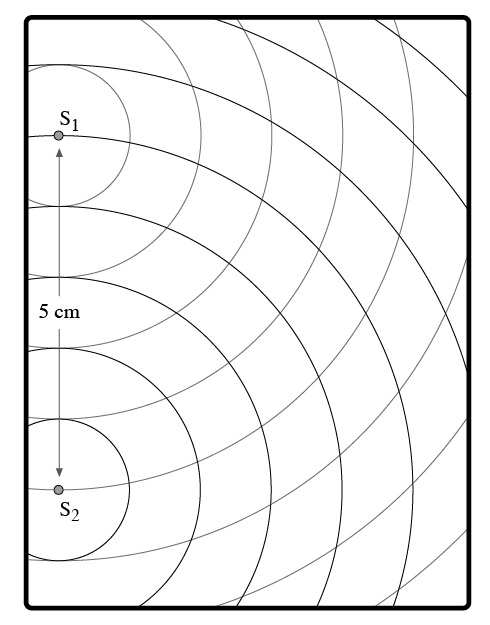

שני גלים מעגליים הנוצרים באמבט גלים על ידי שני מקורות נקודתיים S1 ו- 2 שהמרחק ביניהם הוא 5 ס”מ. הקווים בתרשים )גם הרציפים וגם המקווקווים( מסמנים שיאים של גלים.

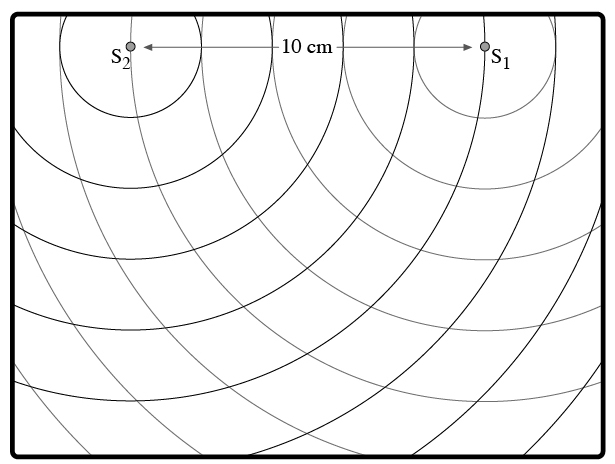

שני גלים מעגליים הנוצרים באמבט גלים על ידי שני מקורות נקודתיים S1 ו- S2 שהמרחק ביניהם הוא 10 ס”מ. הקווים בתרשים )גם הרציפים וגם המקווקווים( מסמנים שיאים של גלים.

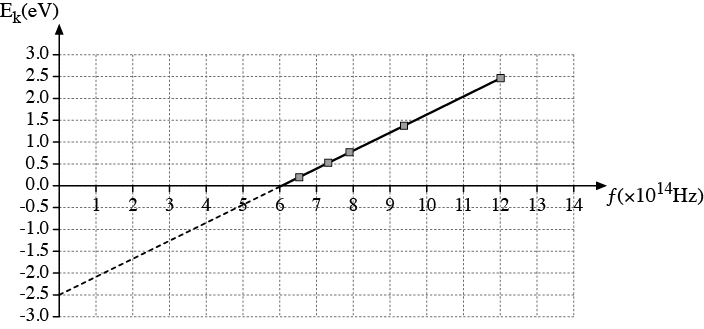

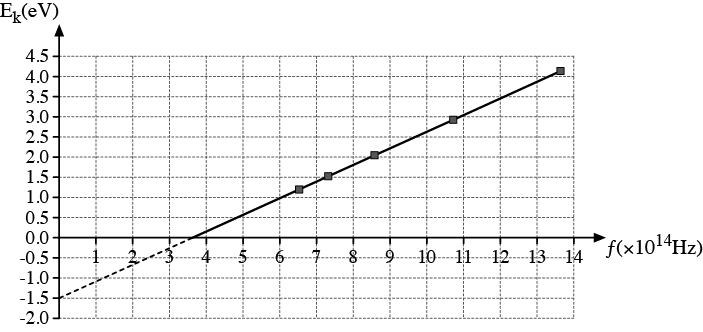

גרף של האנרגיה הקינטית המרבית של האלקטרונים )ב- )eV כפונקציה של תדירות הקרינה )ב- 1014Hz (

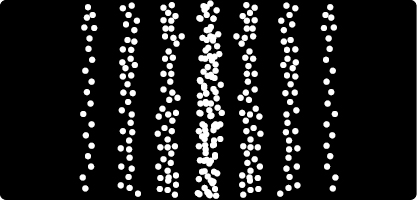

אור מונוכרומטי שעוצמתו נמוכה מאוד עבר דרך זוג חריצים. לפניכם תבנית התאבכות שהתקבלה על מסך

גרף של האנרגיה הקינטית המרבית של האלקטרונים )ב- )eV כפונקציה של תדירות הקרינה )ב- 1014Hz (
